Кронштейн для 3-х мониторов с установкой на колонну
Заказ выполнен для ночного бара одного из московских кинотеатров. Особенностью данного проекта являлось то, что крепление каркаса кронштейна необходимо было произвести на декоративную гипсо-картонную стенку толстой колонны (Ø800 мм), для чего были разработаны специальные стяжные обода (на рис. не показаны). Полный удерживаемый вес конструкции вместе с мониторами составлял около 100 кг. Результат превзошел все ожидания (см. фото)!

Настольная стойка для двух небольших мониторов
Напольная информационная стойка под iPad
- Высота стойки - 1100 мм (iPad расположен на уровне пояса среднего человека);
- Компьютер защищен антивандальным кожухом;
- Толстая стальная плита основания предохраняет стойку от переворачивания;
- Несущая труба диаметром 51 мм может быть выполнена из нержавеющей или крашеной (в черный, серый цвет) стали;
- Стойка оборудована журнальницами для брошюр и проспектов;
- Воможно изготовление стойки по размерам заказчика, в том числе, настольного варианта;
Настольная стойка под небольшой монитор

Настенный кронштейн под экран мультимедийного проектора
(Все размеры определяются заказчиком)
Потолочный кронштейн для одного или двух мониторов с коробом под электронное оборудование
По заказу одной из московских торговых компаний в июне 2012 г. нами был изготовлен кронштейн PlasmaLong с коробом для системного блока электронного оборудования.
Вид спереди
Вид сзади
Вид сверху
Вид из торгового зала компании |
Вид сверху при монтаже |

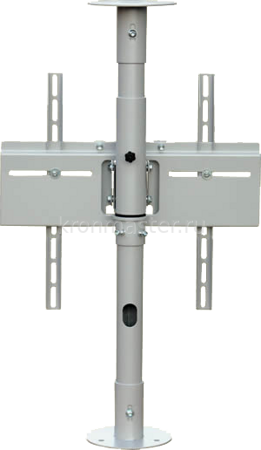

Кронштейн для ЖК или плазмы в нишу
Данная конструкция не нуждается в комментариях. Запросы на изготовление кронштейна для установки ЖК или плазменного телевизора в нишу между комнатами поступают нам регулярно. Вот один из возможных вариантов.
Вид спереди
Вид сзади

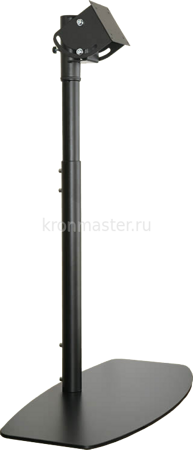

Стационарная конференц-стойка для ЖК и плазменных мониторов с диагоналями до 42"
Конференц-стойка для ЖК и плазменных мониторов RackStone PMW40 Conference выполнена на базе однотрубной стойки для ЖК-телевизоров и плазменных панелей RackStone PMW40, но в отличие от нее снабжена наклонно-поворотным узлом, позволяющим наклонять экран от положения, перпендикулярного полу, до положения, параллельного полу...
Технические характеристики
Диагональ экрана - до 42"
Угол наклона (вверх) - до 90°
Регулируемая высота несущей трубы - 700÷1200 мм
Диаметр несущих труб - 51 мм
Напольная мобильная стойка под тач-панель (сенсорную панель)
Напольная мобильная стойка Ultra Conference Touch, созданная на базе стойки Ultra Conference Solo, имеет узел крепления экрана, который позволяет поворачивать несущую ферму на угол 0°÷90°, то есть разворачивать экран монитора от перпендикулярного до параллельного полу положения, например, для установки тач-панели (сенсорной панели)
Технические характеристики
Диагональ экрана - до 55"
Угол наклона (вверх) - до 90°
Высота подвеса (по центру экрана) - 300÷800 мм
Диаметр несущих труб - 51 мм
Напольные передвижные конференц-стойки
В июне 2012 г. от одного из муниципальных округов Москвы нами было получено техзадание на разработку напольных стоек под ЖК-мониторы для проведения конференций за круглым (овальным) столом кольцевой формы.
Технические характеристики
Диагональ экрана - до 55"
Угол наклона (вверх) - до 45°
Высота подвеса (по центру экрана) - 300÷800 мм
Диаметр несущих труб - 51 мм

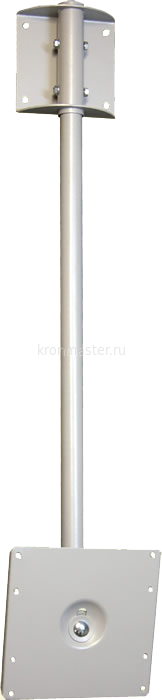

Настенно-потолочный кронштейн для ЖК-телевизора TV-LCD-Fix
В апреле 2011 г. нами был выполнен частный заказ одной из московских IT-компаний на производство потолочно-настенного кронштейна для LCD-телевизора на базе потолочного кронштейна TV-LCD-var. Идея заключалась в том, что телевизоры (мониторы) должны были висеть в проеме стены и крепиться к горизонтальной потолочной балке. В результате был создан кронштейн, получивший условное название TV-LCD-Fix, который также можно использовать для крепления телевизора в оконном проеме или в стенном проеме, соединяющим две комнаты. Все его характеристики (длина, поворот вокруг вертикальной оси, посадочные размеры и т.п.) определяются заказчиком.

Настенный кронштейн под акустическую систему Pioneer
В апреле 2011 г. нами был выполнен частный заказ на производство настенного кронштейна (2 шт) под акустическую системуPioneer. Именно днище колонки обусловило форму несущего поддона, в которой, по просьбе заказчика, были просверлены 3 отверстия под крепежные шурупы. Кронштейн получил условное наименование АКП-20. Модель изготавливается по предварительному заказу, ее тех. характеристики в целом соответствуют модели АКП-15.
Потолочный кронштейн для мультимедийного проектора весом 15,2 кг
В марте 2010 г. нами был получен заказ от Московского Интститута Стали и Сплавов на изготовление потолочного кронштейна под мультимедийный проектор Panasonic PT-DW6300 весом 15,2 кг для подвеса на потолок высотой 5 м. В результате была разработана конструкция с изменяемой высотой подвеса от 1 до 1,5 м и с регулируемым углом наклона до +10°. Стоимость разработки и изготовления составила - 18000 р., стоимость монтажа - 10000 р. Подробнее об установке см. на стр.
Мобильная напольная стойка Rackstone PMW-D (Double) для двух больших ЖК-мониторов с расположением по горизонтали
Выполняя заказ одного из крупных IT-провайдеров, компания «KronMaster» разработала и внедрила в производство напольную стойку Rackstone PMW-D (Double) для двух больших ЖК-мониторов с расположением по горизонтали. Предназначенная для спец-применения - например, мультиоконных презентаций и информационных табло, - стойка имеет мобильное основание, позволяющее свободно передвигать ее по полу, и укрепленные на общей ферме два несущих поддона типа PlasmaFlat. Все основные размеры определяются заказчиком.
Потолочный кронштейн Rotex-Twin для двух кинескопных телевизоров
Старые кинескопные телевизоры еще не отслужили свой срок, и качество их изображения пока не ниже, чем у ЖК и плазменных панелей, да и стоят они намного дешевле последних. Единственный их недостаток это большой занимаемый объем пространства. Однако, при прагматичном подходе его можно свести к минимуму, если воспользоваться нашим потолочным кронштейном Rotex-Twin для подвеса двух кинескопных телевизоров к потолку. Этот вариант наиболее подходящ для торговых залов и залов ожиданий, где необходимо постоянно снабжать посетителей необходимой информацией или просто развлекать их телепередачами. Показанная на фото модель была изготовлена под конкретный заказ и предназначена для подвеса двух ЭЛТ-телевизоров с диагоналями экрана 21" на высоту 1200 мм от потолка при максимальной нагрузке 100 кг. Мы не приводим другие характеристики и размеры, так как можем изготовить подобный кронштейн под любую пару телевизоров с подвесом на требуемую высоту. Стоимость заказа зависит от его сложности, объема (количества штук) и срочности и составляет от 15000 р. за один кронштейн.
Вид снизу
Настенный складной кронштейн повышенной прочности для тяжелой плазменной или ЖК-панели с диагональю свыше 52". Модель Plasma-150
Падают цены на ЖК и плазменные панели, одновременно увеличиваются их размеры и вес... Счастливые обладатели домашних кинотеатров уже не довольствуются сравнительно маленькими экранами шириной до одного метра - им подавай полтора и больше! Но вот беда: купить такой телевизор становится проще, а купить под него большее пространство для установки - труднее. Как быть в этой ситуации? Как разместить огромный плоский экран на стене, может быть, даже убрав его в нишу, и при этом не волноваться за надежность крепления? Мы нашли решение! Настенный складной кронштейн повывшенной прочности для больших плазменных или ЖК-панелей Plasma-150 успешно справится с этой задачей!
Настенный складной кронштейн повышенной прочности для тяжелой плазменной или ЖК-панели с диагональю от 50 до 65". Модель Plasma-100
Уникальный по своим характеристикам настенный кронштейн для крепления тяжелых плазменных и ЖК-панелей с диагоналями от 50 до 65” обеспечивает наибольшую мобильность вашему ТВ при подвесе на стену при неслыханных для подобных моделей характеристиках: выдерживает нагрузку до 80 кг (в зависимости от материала и прочности стены), позволяет поворачивать телевизор на угол до 180°, выдвигать экран от стены на расстояние до 1200 мм и изменять угол наклона панели до 20°.
Настенный кронштейн для плазменной панели или ЖК-телевизора с большой диагональю универсальный особой прочности, с поворотом и вылетом от стены. Модель PlasmaStrong
Этот настенный кронштейн особой прочности предназначен для закрепления на стене большой плазменной или ЖК-панели с диагональю до 60" и более (на заказ). Его высокий уровнь гибкости обусловлен тремя степенями свободы перемещения несущей фермы. Промежуточное колено имеет две оси поворота, что позволяет не только поворачивать экран под углом к стене, но и сдвигать его параллельно плоскости стены. Угол наклона несущей фермы изменяется в пределах 0 - 20°, что дает возможность закреплять плоский телевизор высоко под потолком в относительно небольших помещениях.
Настенный кронштейн для монтажа плазменной панели или ЖК-телевизора с большой диагональю универсальный с поворотом от стены. Модель PlasmaStrong-S
Этот настенный кронштейн особой прочности является модификацией кронштейна PlasmaStrong (появился первым) и также предназначен для закрепления на стене плазменной панели или ЖК-телевизора с большой диагональю (до 60"). Однако в отличие от предшественника у него нет промежуточного поворотного колена, позволяющего перемещать экран телевизора параллельно плоскости стены. Вместо этого несущая ферма крепится непосредственно к втулке шарнира, обеспечивающего ее поворот вокруг вертикальной оси на угол ±15°. Угол наклона несущей фермы может изменяться в пределах ±30°, что дает возможность закреплять плоский телевизор высоко под потолком в относительно небольших помещениях.
Пристеночный стеллаж для CD и DVD-дисков
Любой меломан или видеоман знает, каких трудов стоит удобно разместить в квартире коллекцию его любимых CD или DVD-дисков. И дело даже не в отсутствии свободного места, а в отсутствии на российском рынке предложений по емким, но негромоздким и прочным стойкам (стеллажам) для компакт-дисков. Зайдите в любой магазин аудио и видеотехники - что вы увидите? Огромное количество пластмассовых, в лучшем случае деревянных, полок и стоек на 20, 50, 100, 300 и даже 500 CD-дисков. По DVD-полкам предложений значительно меньше и выполнены они неудобно, с секциями под толстые коробки, в которые две тонкие коробки не влезают, хранение одной тонкой в секции неэкономично, а безсекционных просто нет. Проблемы начинаются, когда ваша коллекция CD и DVD, постоянно расширяясь, достигнет нескольких сотен штук. Попробуйте соединить предлагаемые полки в большой стеллаж - и вы поймете, о чем речь... Мы решили восполнить этот пробел и разработали элегантный емкий и в то же время негромоздкий пристеночный стеллаж для хранения большого числа CD и DVD-дисков. Предлагаемый вам вариант следует рассматривать как исходный модуль для конструирования стеллажа под конкретно ваши условия.
Потолочный кронштейн для кинескопного телевизора с диагональю экрана от 31 дюйма
По заказу одной из московских фирм мы разработали и в течение недели выполнили в металле конструкцию потолочного кронштейна под очень крупный кинескопный телевизор (с диагональю 31 дюйм). Такой кронштейн может быть установлен в торговом зале большого супермаркета, зале ожидания железнодорожного вокзала или аэропорта.
Стойка металлическая для компьютера и другого офисного оборудования
Эту стойку (мобильное рабочее место) для своего компьютера разработал и заказал для себя один из наших сотрудников. Основные идеи конструкции - экономия места (по сравнению со столом), свобода перемещения в пространстве и легкость доступа к соединительным разъемам.
Оригинальный потолочный кронштейн для проектора
Планируя установку аудио или видеотехники, пользователи часто сталкиваются с нестандартными условиями ее монтажа, в связи с чем встает альтернатива: приспособить к данным условиям имеющиеся в широкой продаже монтажные устройства (кронштейны, стойки, подвесы), что подчас бывает черезвычайно трудно или даже невозможно осуществить, или заказать индивидуальный крепеж, учитывающий особенности конкретного помещения.
В начале 2007 г. к нам обратилась одна из московских фирм с просьбой изготовить потолочный кронштейн для тяжелого мультимедийного проектора в специфических условях монтажа.
|
